Einstellungen im Javscript-Adapter
Damit das Script wie gewünscht nach dieser Anleitung funktioniert, musst du zuerst in den Instanz-Einstellungen des Javascript-Adapters die Einstellung „Erlaube das Kommando setObject“ aktivieren:
Sensoren einer Aufzählung zuweisen
Um später den richtigen Datenpunkt deiner Geräte anzusteuern, solltest du den State jedes Geräts einer „Funktion“ hinzufügen, zum Beispiel „schalten“. Lege dazu unter „Aufzählungen“ eine neue Funktion an:
Danach wechselst du in „Objekte“ und wählst das erste Gerät, dass du schalten möchtest, aus. In diesem Beispiel steuerst du alle Steckdosen an. Daher weist du dem Datenpunkt „on“ die Funktion „schalten“ zu:
Diesen Vorgang wiederholst du mit allen weiteren Geräten, die du über das Script ansteuern möchtest. Beachte, dass alle Datenpunkte dieser Geräte den gleichen Wert zum Schalten besitzen müssen, also zum Beispiel „true“ und „false“. Wenn du Geräte mit unterschiedlichen States ansteuern möchtest, lies bitte weiter unten.
Blockly-Script aufbauen
Als Nächstes baust du dir folgendes Blockly-Script auf. Füge aus dem Bereich „Schleifen“ eine neuen „für jeden Wert aus Liste“-Block ein. An den Eingang hängst du einen „IDs vom Selektor“-Block aus dem Bereich „System mit folgendem Inhalt (mehr zum Thema „IDs vom Selektor“ erfährst du hier):
state[id=*](functions=schalten)
Variante 1: Schalten mit Javascript-Funktion
Das Script ruft nun in einer Schleife alle Datenpunkte, deren die Funktion „schalten“ zugewiesen ist, ab. Damit das Script diese auch schaltet, benötigst du eine neue „Javascript“-Funktion aus dem Bereich „Funktionen“:
Ziehe dir die Funktion in deinen Blockly-Bereich und füge über das blaue Zahnrad zwei Variablen dazu, die du wie oben abgebildet „zustand“ und „device“ nennst. Die Funktion selbst nennst du einfach „schalten“:
Über die 3 Punkte „…“ öffnest du den Funktions-Editor. In diesen fügst du folgenden Code ein:
setState(device, zustand);
Anschließend speicherst du die Funktion und schließt den Editor. Klicke dann mit der rechten Maustaste auf die Funktion und wähle „Erzeuge ‚Aufruf schalten'“:
Den erzeugen Block ziehst du in deine grüne Schleife. Stecke dann an den Eingang „device“ das „i“ aus der Schleife (entweder über Rechtsklick auf die Schleife „Erzeuge ‚Lese i'“ oder über den Bereich „Variablen“). An den Eingang „zustand“ steckst du den „wahr“-Block aus dem Bereich „Logik“:
Je nach dem, wie du die Geräte steuern möchtest, stellst du den Mathematik-Block auf „wahr“ („true“) oder „falsch“ („false“).
Damit das Script nach dem Start nur Geräte steuert, die nicht schon den Wert haben, den du schalten möchtest, brauchst du eine Logik-Abfrage. Baue also um diesen „schreiben mit“-Aufruf einen Logik-Block „falls mache“ und stecke an den Eingang einen „=“-Vergleich, den du auf „≠“ stellst:
In das erste Feld vom Vergleich fügst du aus dem Bereich „Syetem“ einen „Wert von Objekt ID“ mit dem grünen Attribut-Feld:
Stecke dann in das Attribut-Feld das „i“ aus der Schleife (entweder über Rechtsklick auf die Schleife „Erzeuge ‚Lese i'“ oder über den Bereich „Variablen“) und als zweiten Vergleichswert fügst du den „wahr“-Block aus dem Bereich „Logik“ ein. Stelle diesen auf den gleichen Wert wie den vom Logik-Block am Eingang „zustand“:
Ist der Wert des Geräts also ungleich <false> wird er durch das Script auf <false> gesetzt. Ist er schon auf <false>, passiert nichts. Möchtest du die Geräte einschalten, stellst du im Vergleich den Block auf „wahr“ und am Eingang „zustand“ auf „wahr“.
Wenn du das Script nun manuell, über einen Button in deiner Visualisierung oder ein anderes Script startest, werden alle Geräte der Aufzählung „schalten“ gesteuert.
Du kannst dieser Aufzählung jederzeit weitere Datenpunkte hinzufügen, ohne das Script anpassen zu müssen.
Geräte mit underschiedlichen States steuern
Solltest du Geräte mit unterschiedlichen Datenpunkten steuern wollen, darfst du die Funktion „schalten“ NICHT dem Datenpunkt zuweisen, sondern dem übergeordneten Gerät. Danach kannst du mit dem „IDs vom Selektor“-Block gezielt auf die einzelen States zugreifen und diese steuern (mehr zum Thema „IDs vom Selektor“ erfährst du hier):
Fertiges Script
Blockly
<xml xmlns="https://developers.google.com/blockly/xml">
<variables>
<variable id="eS!L3|7E$+[`m0M+Yl.%">zustand</variable>
<variable id="t}+]T(vUwfak5UbTg?Zi">device</variable>
<variable id="xUX]g|q4Lt:~sYj;);g}">i</variable>
</variables>
<block type="procedures_defcustomnoreturn" id="_22s5]gRFyvsP-_]Hlzl" x="13" y="-212">
<mutation statements="false">
<arg name="zustand" varid="eS!L3|7E$+[`m0M+Yl.%"></arg>
<arg name="device" varid="t}+]T(vUwfak5UbTg?Zi"></arg>
</mutation>
<field name="NAME">schalten</field>
<field name="SCRIPT">c2V0U3RhdGUoZGV2aWNlLCB6dXN0YW5kKTs=</field>
<comment pinned="false" h="80" w="160">Beschreibe diese Funktion …</comment>
</block>
<block type="controls_forEach" id="+[t/(d.07toVu:~W6^di" x="13" y="-187">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
<value name="LIST">
<block type="selector" id="kQNm?FZg_7qq67_CJyc_">
<field name="TEXT">state[id=*](functions=schalten)</field>
</block>
</value>
<statement name="DO">
<block type="controls_if" id="eVl;(jQsbZ)AClAGcK6)">
<value name="IF0">
<block type="logic_compare" id="j3u?d:FVW{*Bb9DDMqUW">
<field name="OP">NEQ</field>
<value name="A">
<block type="get_value_var" id="Em7n7Zc(?ooT17~s)bel">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="(#`!*29fT-s5VYVh6`su">
<field name="TEXT"></field>
</shadow>
<block type="variables_get" id="H%fpy8XeiSWP~tc0870G">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="logic_boolean" id="pewE2Gog3rH4#UPtK4n[">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</value>
<statement name="DO0">
<block type="procedures_callcustomnoreturn" id="Muw4CQ_rkX?,pDC/q?WZ">
<mutation name="schalten">
<arg name="zustand"></arg>
<arg name="device"></arg>
</mutation>
<value name="ARG0">
<block type="logic_boolean" id=")CoqgG.G!g;b9ro~],3T">
<field name="BOOL">FALSE</field>
</block>
</value>
<value name="ARG1">
<block type="variables_get" id="s#J![BoyQ5z#KqE[pP-:">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
</block>
</value>
</block>
</statement>
</block>
</statement>
</block>
</xml>
Javascript
let zustand, device, i;
function schalten(zustand, device) {
setState(device, zustand);
}
let i_list = Array.prototype.slice.apply($("state[id=*](functions=schalten)"));
for (var i_index in i_list) {
i = i_list[i_index];
if (getState(i).val != false) {
schalten(false, i);
}
}

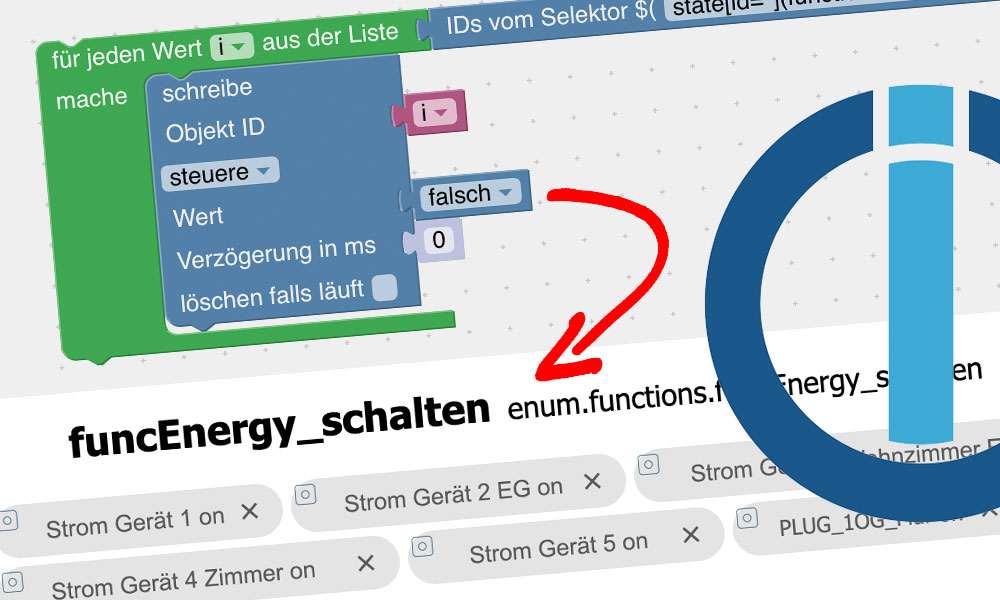

Variante 2: Schalten mit „schreibe“-Block
Das Script ruft nun in einer Schleife alle Datenpunkte, deren die Funktion “schalten” zugewiesen ist, ab. Damit nach dem Start nur Geräte gesteuert werden, die nicht schon den Wert haben, den du schalten möchtest, brauchst du eine Logik-Abfrage. Ziehe dir also einen Logik-Block „falls mache“ ein die Schleife und stecke an den Eingang einen „=“-Vergleich, den du auf „≠“ stellst:
In das erste Feld vom Vergleich fügst du aus dem Bereich „Syetem“ einen „Wert von Objekt ID“ mit dem grünen Attribut-Feld:
Stecke dann in das Attribut-Feld das „i“ aus der Schleife (entweder über Rechtsklick auf die Schleife „Erzeuge ‚Lese i'“ oder über den Bereich „Variablen“) und als zweiten Vergleichswert fügst du den „wahr“-Block aus dem Bereich „Logik“ ein. Stelle diesen auf den Wert, auf den deine Geräte umgeschaltet werden sollen:
Damit das Script auch schaltet, benötigst du einen „schreibe“-Block aus dem Bereich „System. An den Eingang „Objekt ID“ steckst du das „i“ aus der Schleife und an den Eingang „Wert“ den gleichen Logik-Block von eben (mit dem gleichen Wert):
Ist der Wert des Geräts also ungleich <false> wird er durch das Script auf <false> gesetzt. Ist er schon auf <false>, passiert nichts. Möchtest du die Geräte einschalten, stellst du im Vergleich den Block auf „wahr“ und am Eingang „zustand“ auf „wahr“.
Wenn du das Script nun manuell, über einen Button in deiner Visualisierung oder ein anderes Script startest, werden alle Geräte der Aufzählung „schalten“ gesteuert.
Du kannst dieser Aufzählung jederzeit weitere Datenpunkte hinzufügen, ohne das Script anpassen zu müssen.
Fertiges Script
Blockly
<xml xmlns="https://developers.google.com/blockly/xml">
<variables>
<variable id="xUX]g|q4Lt:~sYj;);g}">i</variable>
</variables>
<block type="controls_forEach" id="+[t/(d.07toVu:~W6^di" x="38" y="-237">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
<value name="LIST">
<block type="selector" id="kQNm?FZg_7qq67_CJyc_">
<field name="TEXT">state[id=*](functions=schalten)</field>
</block>
</value>
<statement name="DO">
<block type="controls_if" id="eVl;(jQsbZ)AClAGcK6)">
<value name="IF0">
<block type="logic_compare" id="j3u?d:FVW{*Bb9DDMqUW">
<field name="OP">NEQ</field>
<value name="A">
<block type="get_value_var" id="ZQ^uSAAgY|yUqwTdN2#!">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="fn4xEEO@`^xSp_n@c8+,">
<field name="TEXT"></field>
</shadow>
<block type="variables_get" id="yRp-]{39)wm95E,(I[cs">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="logic_boolean" id="pewE2Gog3rH4#UPtK4n[">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</value>
<statement name="DO0">
<block type="control_ex" id="/W)abx4/`Fu8;sLNvL(e">
<field name="TYPE">false</field>
<field name="CLEAR_RUNNING">FALSE</field>
<value name="OID">
<shadow type="field_oid" id="5*z=;fipNpO^r5G036kg">
<field name="oid">Object ID</field>
</shadow>
<block type="variables_get" id="H%fpy8XeiSWP~tc0870G">
<field name="VAR" id="xUX]g|q4Lt:~sYj;);g}">i</field>
</block>
</value>
<value name="VALUE">
<shadow type="logic_boolean" id="%T.g5e|]e(%z/X$6+.WD">
<field name="BOOL">TRUE</field>
</shadow>
<block type="logic_boolean" id=")CoqgG.G!g;b9ro~],3T">
<field name="BOOL">FALSE</field>
</block>
</value>
<value name="DELAY_MS">
<shadow type="math_number" id=",,)+03KIu:i!i+wD-*8L">
<field name="NUM">0</field>
</shadow>
</value>
</block>
</statement>
</block>
</statement>
</block>
</xml>
Javascript
let i;
let i_list = Array.prototype.slice.apply($("state[id=*](functions=schalten)"));
for (var i_index in i_list) {
i = i_list[i_index];
if (getState(i).val != false) {
setStateDelayed(i, false, false, parseInt(0, 10), false);
}
}
