ioBroker: Offene Fenster zählen

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Zur Fensterüberwachung nutze ich die Kontaktsensoren von Aqara im versteckten Einbau am Fenster (mehr dazu).

Neuen Datenpunkt erstellen

Zunächst legst du dir einen eigenen Datenpunkt der Art “Zahl” an. Als Name nimmst du zum Beispiel “Fenster offen”:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Sensoren einer Aufzählung zuweisen

Um später nur auf Änderungen deiner Fenster oder Türen zu triggern, solltest du den State jedes Sensors, den du überwachen willst, einer “Funktion” hinzufügen, zum Beispiel “Fenster”. Lege dazu unter “Aufzählungen” eine neue Funktion an:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Danach wechselst du in “Objekte” und wählst deinen Kontaktsensor aus. Dem State, der den “geöffnet”-Zustand überwacht, weist du die Funktion “Fenster” zu:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Blockly-Script erstellen

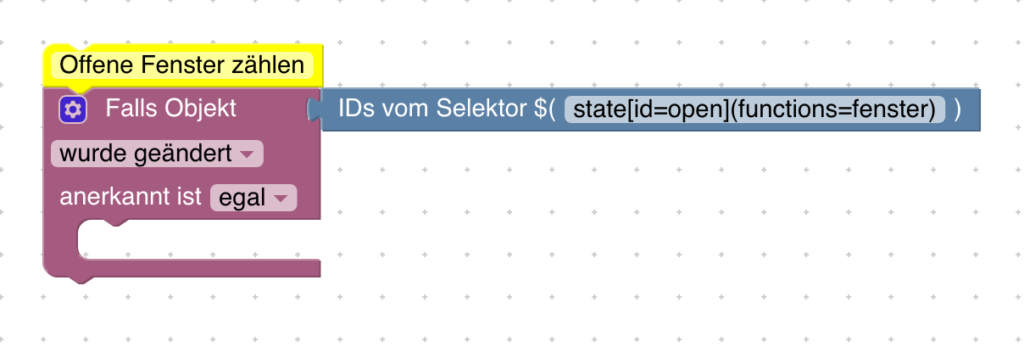

Dann erstellst du ein neues Blockly-Script und fügst einen “falls”-Trigger ein. Als Auslöser wählst du “IDs vom Selektor” (in diesem Artikel erfährst du mehr über diesen Selektor):

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.
state[id=*](functions=fenster)

Dadurch reagiert das Script auf alle Änderungen innerhalb der Aufzählung bzw. Funktion “Fenster”.

Als nächstes erstellst du im Bereich “Variablen” eine neue Variable “x” und ziehst den Block “setze auf” aus dem Bereich “Variablen” in den Trigger. An den Eingang setzt du die Zahl “0” aus dem Mathematik “Bereich”:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Dann fügst du aus dem Bereich „Schleifen“ eine neuen „für jeden Wert aus Liste“-Block ein. An den Eingang hängst du ebenfalls einen „IDs vom Selektor“ mit dem gleichen Inhalt wie eben (mehr zum Thema „automatische Listen“ erfährst du hier):

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Als Nächstes fügst du einen Logik-Block “falls mache” in die Schleife ein. Als Bedingung hängst du einen „Wert von Objekt“ aus dem Bereich „System“ an und weißt ihm die Variable „i“ (aus der Schleife) zu. Damit löst die Bedingung „mache“ aus, wenn der Wert von „i“ wahr ist:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Nun setzt du in den “falls mache”-Block einen “erhöhe um”-Block aus dem Bereich “Variablen” ein. An den Eingang setzt du die Zahl “1” aus dem Mathematik “Bereich”:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Jetzt fehlt nur noch der Befehl, die ermittelte Zahl in deinen Datenpunkt zu schreiben. Dafür benötigst du den „steuere mit“-Block aus dem Bereich „System“. Wähle den oben erstellten Datenpunkt („Fenster offen“) aus. In das leere Feld „mit“ setzt du die Variable „x“ ein:

Mit einem einfachen Blockly-Script und einem eigenen Datenpunkt kannst du dir die Gesamtzahl geöffneter Fenster oder Türen anzeigen lassen.

Der Trigger löst nun bei jedem Öffnen und Schließen deiner Fenster aus und durchläuft eine Schleife, in dem der Status jedes Sensors (der Aufzählung “Fenster”) abgefragt wird. Du kannst das Script also auch bei geöffneten Fenstern starten und erhältst einen validen Wert.

Du kannst dieser Aufzählung jederzeit weitere Datenpunkte/Geräte hinzufügen, ohne das Script anpassen zu müssen.

Hinweis: Nach dem ersten Start des Scripts ist es notwendig, dass du eins deiner Fenster testweise öffnest/schließt, damit die Script-Logik initiiert wird und alle Fenster-Zustände ausgewertet werden.

Fertiges Script

Blockly

<xml xmlns="https://developers.google.com/blockly/xml">
  <variables>
    <variable id="(hHr_ae4nAyqkCl/QX*w">x</variable>
    <variable id="9sl@{VQ/amrd~ZTB}e/O">i</variable>
  </variables>
  <block type="comment" id="bP#C[SIFZAwjrGNLRvfJ" x="-288" y="-812">
    <field name="COMMENT">Offene Fenster zählen</field>
    <next>
      <block type="on_ext" id="RT3@Kxqxg#w3f=(kzwCu">
        <mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation>
        <field name="CONDITION">ne</field>
        <field name="ACK_CONDITION"></field>
        <value name="OID0">
          <shadow type="field_oid" id="0)0sp$I1ccfm%4Sde-mT">
            <field name="oid">default</field>
          </shadow>
          <block type="selector" id=",lvP%A]1J?Mf^@0s2D%[">
            <field name="TEXT">state[id=*](functions=fenster)</field>
          </block>
        </value>
        <statement name="STATEMENT">
          <block type="variables_set" id=":2U;X]t,z4J/+D;%yb~b">
            <field name="VAR" id="(hHr_ae4nAyqkCl/QX*w">x</field>
            <value name="VALUE">
              <block type="math_number" id="B}eHQ9lDdZMCn@UJ*jG8">
                <field name="NUM">0</field>
              </block>
            </value>
            <next>
              <block type="controls_forEach" id="~PaFX`X@5n{TM9K^{Jw6">
                <field name="VAR" id="9sl@{VQ/amrd~ZTB}e/O">i</field>
                <value name="LIST">
                  <block type="selector" id="xQ^Q5{h5V@5PLI+YO@i.">
                    <field name="TEXT">state[id=*open](functions=fenster)</field>
                  </block>
                </value>
                <statement name="DO">
                  <block type="controls_if" id="-3J;6~}7Ac!D}IR`/Dr1">
                    <value name="IF0">
                      <block type="get_value_var" id=")kSAuROX6lA-U2N,FJ1Q">
                        <field name="ATTR">val</field>
                        <value name="OID">
                          <shadow type="text">
                            <field name="TEXT"></field>
                          </shadow>
                          <block type="variables_get" id="!fALmmY3PSF+?rGHUXQ,">
                            <field name="VAR" id="9sl@{VQ/amrd~ZTB}e/O">i</field>
                          </block>
                        </value>
                      </block>
                    </value>
                    <statement name="DO0">
                      <block type="math_change" id="8cRG{Bp7_Q*vW0eisWuM">
                        <field name="VAR" id="(hHr_ae4nAyqkCl/QX*w">x</field>
                        <value name="DELTA">
                          <shadow type="math_number" id="qgm5bBhk_!IL{kHE51bJ">
                            <field name="NUM">1</field>
                          </shadow>
                        </value>
                      </block>
                    </statement>
                  </block>
                </statement>
                <next>
                  <block type="control" id=".:1)R,@*mq_#zuTK(H4E">
                    <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
                    <field name="OID">Eigene.0.Fenster_Markise.Fenster_offen</field>
                    <field name="WITH_DELAY">FALSE</field>
                    <value name="VALUE">
                      <block type="variables_get" id="xkO0oZvoGwB3u_2u#+n]">
                        <field name="VAR" id="(hHr_ae4nAyqkCl/QX*w">x</field>
                      </block>
                    </value>
                  </block>
                </next>
              </block>
            </next>
          </block>
        </statement>
      </block>
    </next>
  </block>
</xml>

Javascript

var x, i;

// Offene Fenster zählen
on({id: Array.prototype.slice.apply($("state[id=*](functions=fenster)")), change: "ne"}, async function (obj) {
  var value = obj.state.val;
  var oldValue = obj.oldState.val;
  x = 0;
  var i_list = Array.prototype.slice.apply($("state[id=*](functions=fenster)"));
  for (var i_index in i_list) {
    i = i_list[i_index];
    if (getState(i).val) {
      x = (typeof x == 'number' ? x : 0) + 1;
    }
  }
  setState("Eigene.0.Fenster_Markise.Fenster_offen"/*Fenster_Markise.Fenster_offen*/, x);
});
